產品介紹

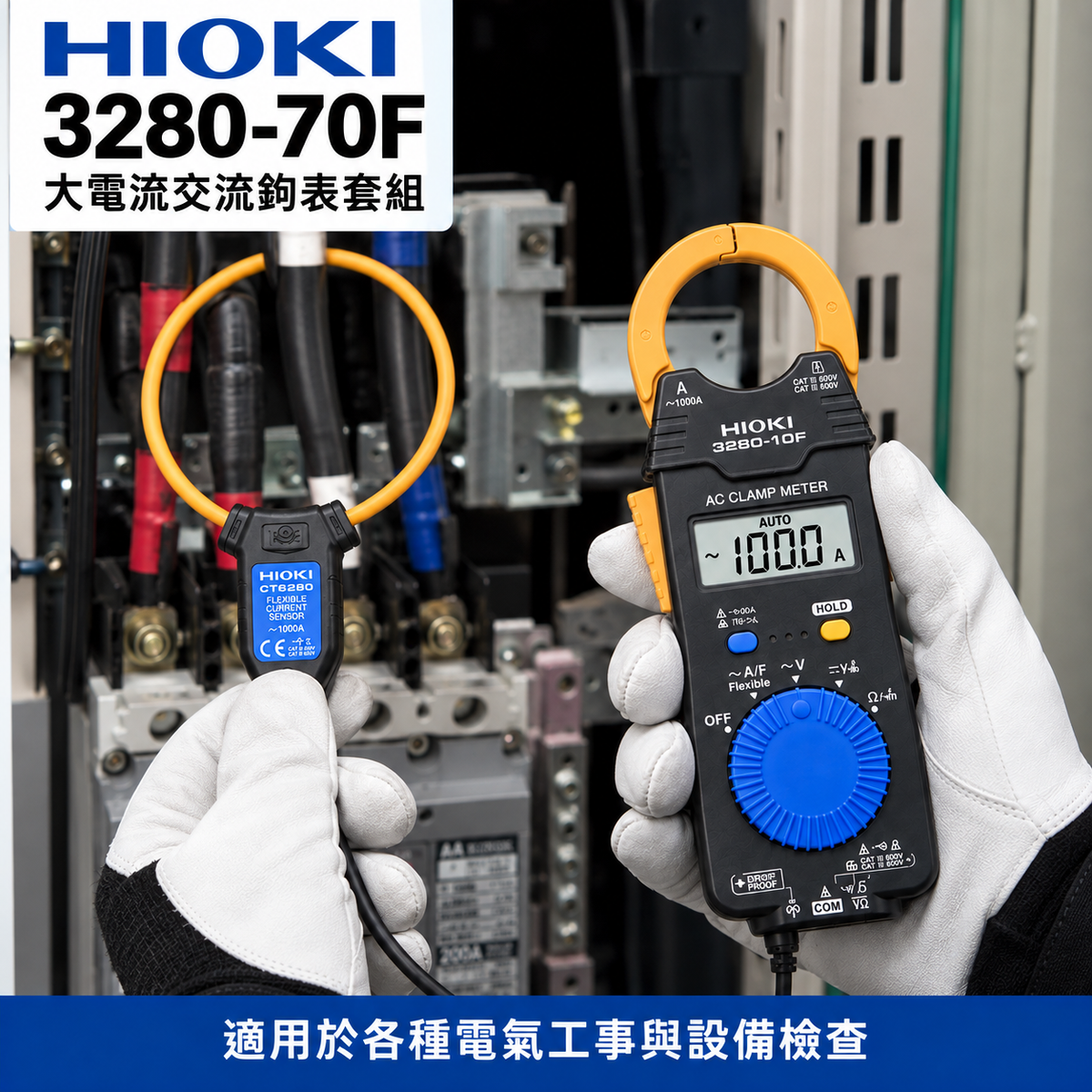

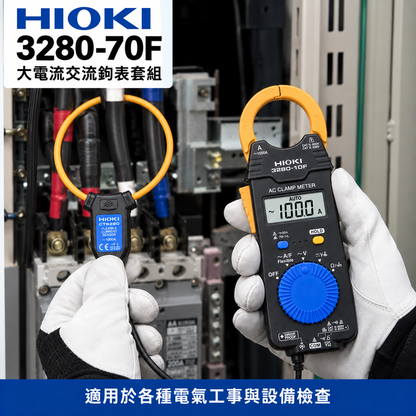

HIOKI 3280-70F 大電流交流鉤表套組
HIOKI 3280-70F 是由 3280-10F 平均值交流鉤表主機、CT6280 交流柔性電流感測器與 C0205 攜帶包組成的原廠套組。3280-10F 主機可直接量測 AC 41.99A～1000A，搭配隨附 CT6280 後，可擴充至 4199A，並可量測 φ130mm 以內的大型導體，適合粗電纜、雙線與配線密集的現場。

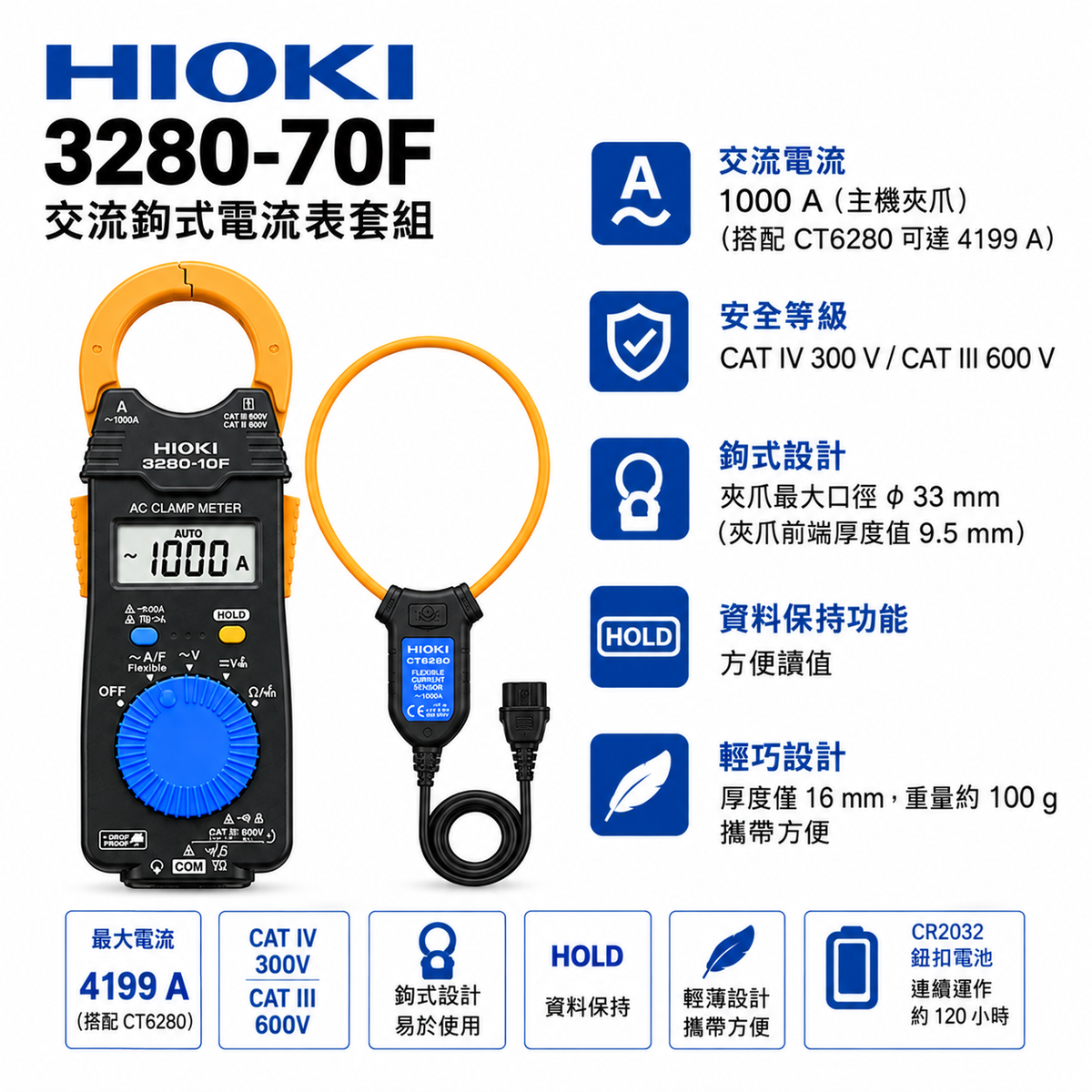

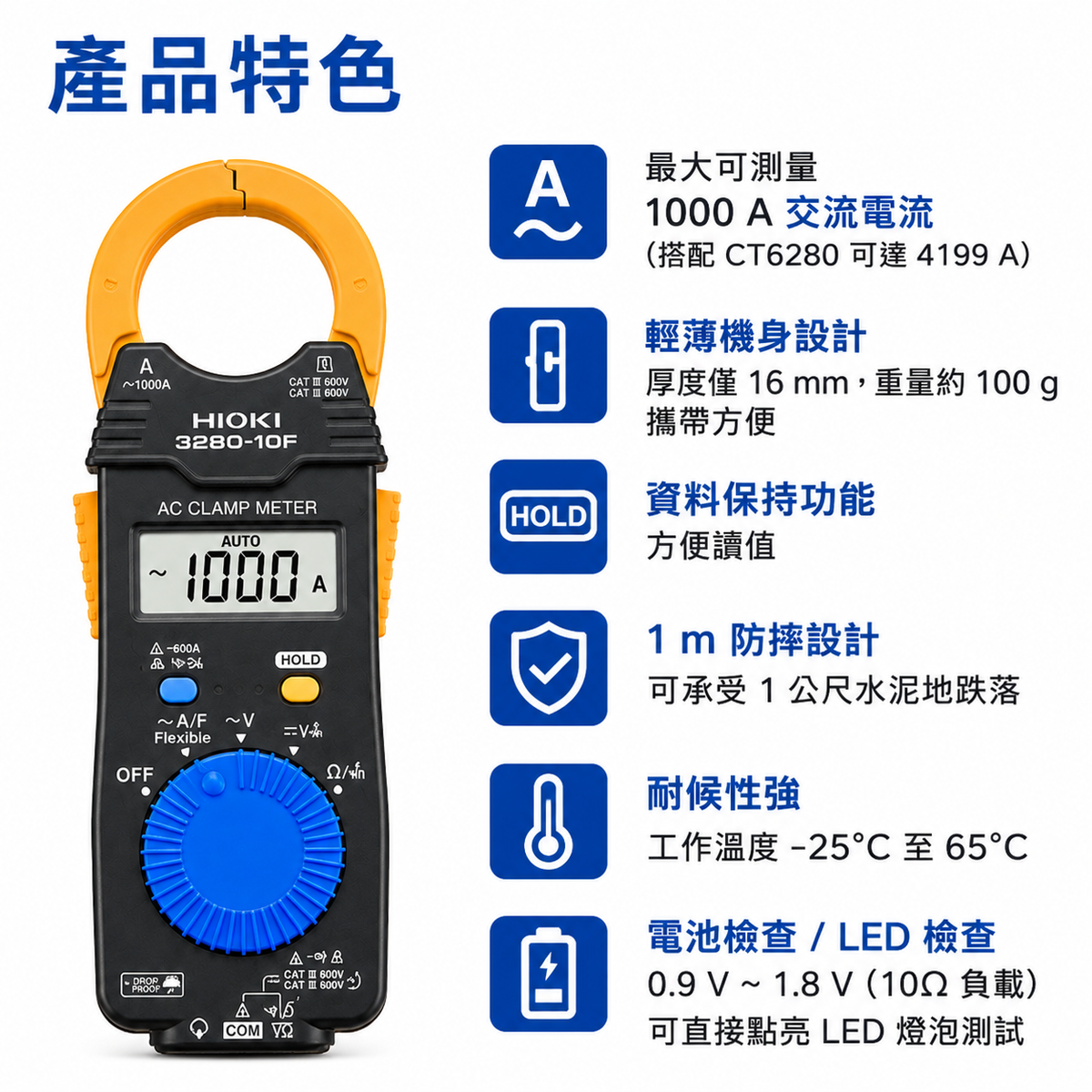

主要功能與特色
- 大電流擴充至 4199A：主機鉗口最高量測 1000A；搭配 CT6280 柔性電流感測器可量測 419.9A／4199A。
- 平均值整流（MEAN）：適合一般標準正弦波 AC 系統。若現場有變頻器、UPS、LED 驅動等失真波形，建議改選 True RMS 機型。

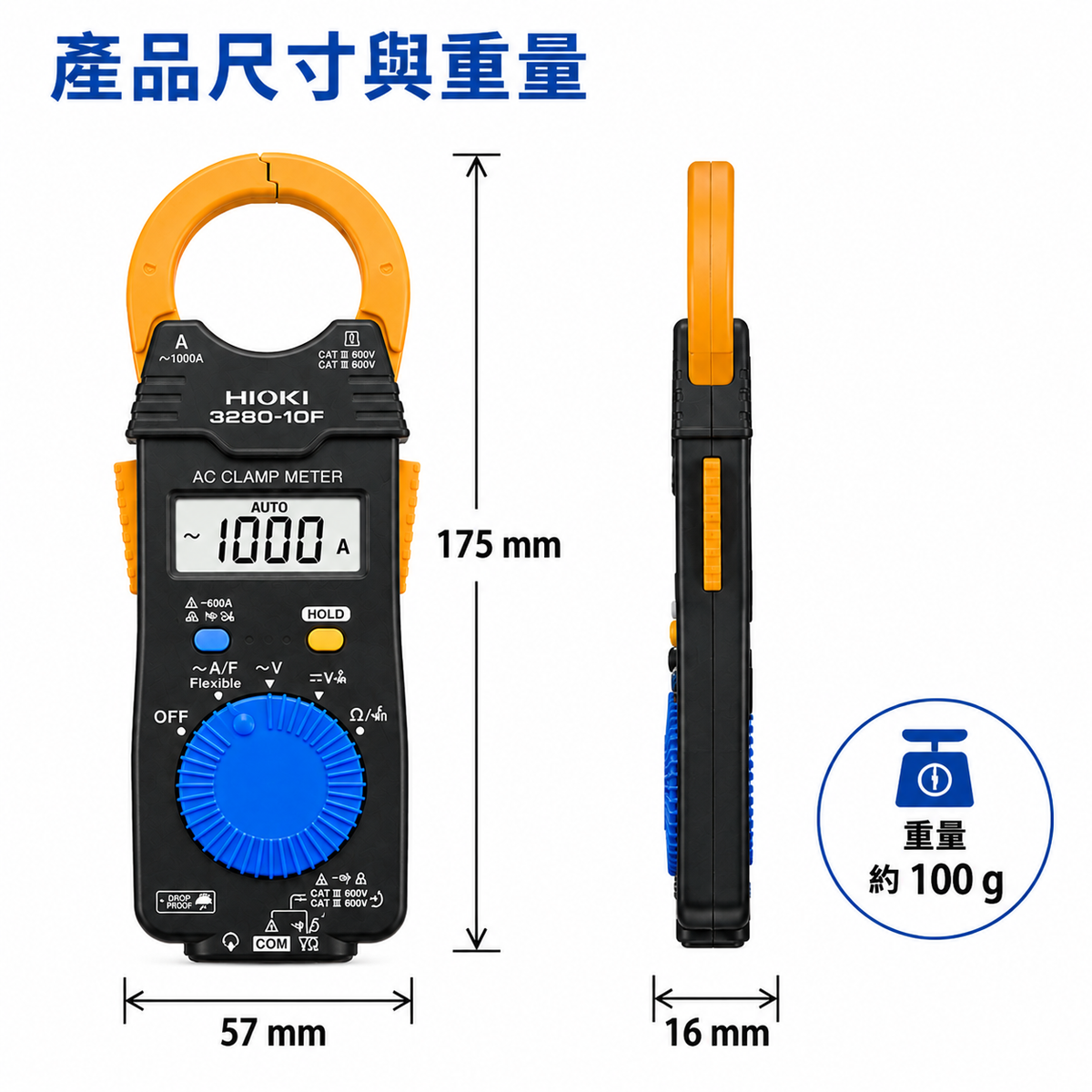

- 輕薄型主機：3280-10F 約 57W × 175H × 16D mm，重量約 100g，可放入口袋攜帶。
- 耐環境設計：工作溫度 -25°C～65°C，具 1m 混凝土地面防摔能力。
- φ33mm 主鉗口＋φ130mm 柔性感測器：一般配線可直接使用主機，粗大電纜、雙線或狹窄配線可改用 CT6280。
- 多功能量測：除 AC 電流外，也支援 AC/DC 電壓、電阻、導通、資料保持與自動省電。
- 安全等級：電流 CAT IV 300V／CAT III 600V；電壓 CAT III 300V／CAT II 600V。CT6280 為 CAT IV 300V／CAT III 600V。

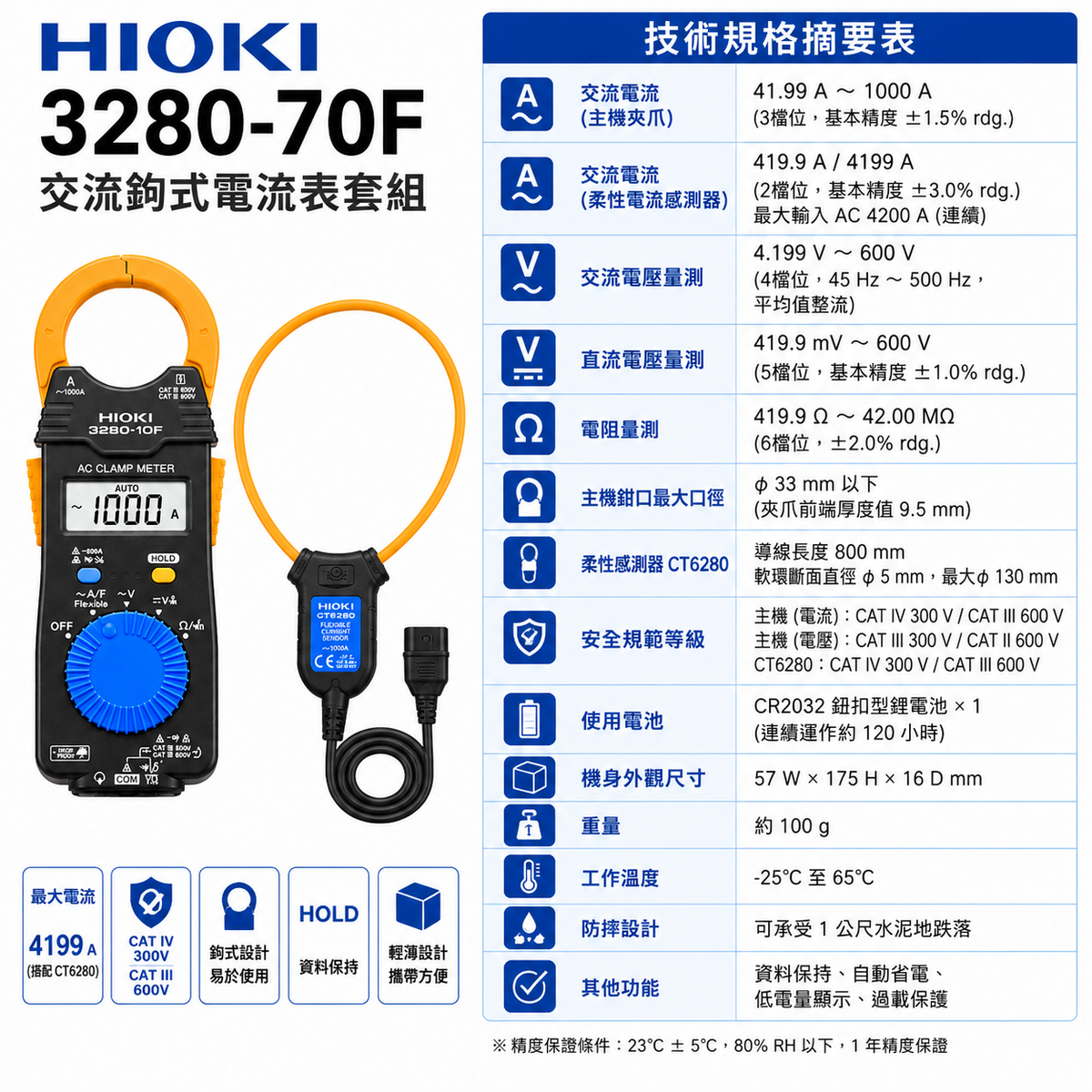

3280-10F 主機規格
| 項目 | 規格 |
|---|---|
| 交流電流 | 41.99A～1000A，3 檔，50～60Hz，平均值整流，基本精度 ±1.5% rdg. ±5 dgt. |
| 直流電壓 | 419.9mV～600V，5 檔，基本精度 ±1.0% rdg. ±3 dgt. |
| 交流電壓 | 4.199V～600V，4 檔，45～500Hz，平均值整流，基本精度 ±1.8% rdg. ±7 dgt. |
| 電阻 | 419.9Ω～41.99MΩ，6 檔，基本精度 ±2% rdg. ±4 dgt. |
| 導通 | 約 50Ω ±40Ω 以下蜂鳴 |
| 可測導體直徑 | φ33mm 以下 |
| 顯示 | LCD，最大 4199 dgt.，更新率約 400ms |
| 防塵防水 | IP40 |
| 工作溫度 | -25°C～65°C |
| 防摔 | 1m 混凝土地面跌落 |
| 電源 | CR2032 ×1，連續使用約 120 小時 |
| 尺寸／重量 | 57W × 175H × 16D mm／約 100g |
CT6280 柔性電流感測器規格
| 項目 | 規格 |
|---|---|
| 交流電流 | 419.9A／4199A，±3.0% rdg. ±5 dgt. |
| 最大輸入 | AC 4200A 連續，50～60Hz |
| 可測導體直徑 | φ130mm |
| 感測器尺寸 | 42W × 65H × 18D mm（不含柔性纜線與輸出線） |
| 重量 | 約 71g |
| 輸出線長 | 800mm |
| 安全等級 | CAT IV 300V／CAT III 600V |
📦 3280-70F 原廠套組內容
- 3280-10F 交流鉤表主機 ×1
- CT6280 交流柔性電流感測器 ×1
- C0205 攜帶包 ×1
- L9208 測試線 ×1 組
- CR2032 鈕扣電池 ×1
- 使用說明書 ×1
3280-70F 與 CM3289 怎麼選？
| 比較項目 | 3280-70F | CM3289 |
|---|---|---|
| 整流方式 | 平均值（MEAN） | True RMS 真有效值 |
| 主機 AC 電流 | 最高 1000A | 最高 1000A |
| 搭配 CT6280 | 套組已包含，可到 4199A | 可選購 CT6280，可到 4199A |

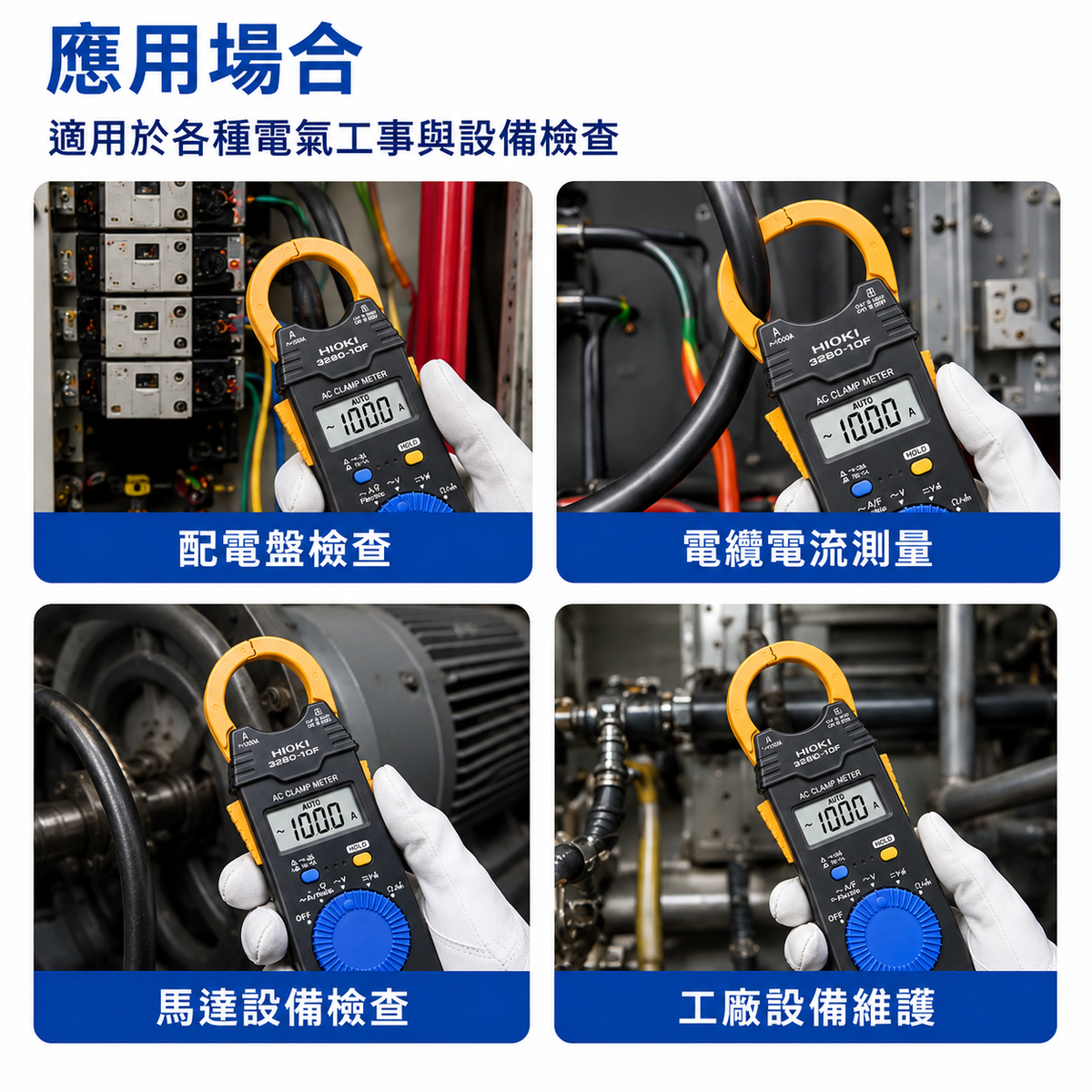

| 適合環境 | 一般配電、標準正弦波、傳統馬達 | 變頻器、UPS、LED 驅動、非正弦波負載 |
※ 平均值型儀表在失真波形下可能產生明顯誤差；若現場常見變頻器、UPS、電子式電源或 LED 大型驅動設備，建議改選 True RMS 機型。
