產品介紹

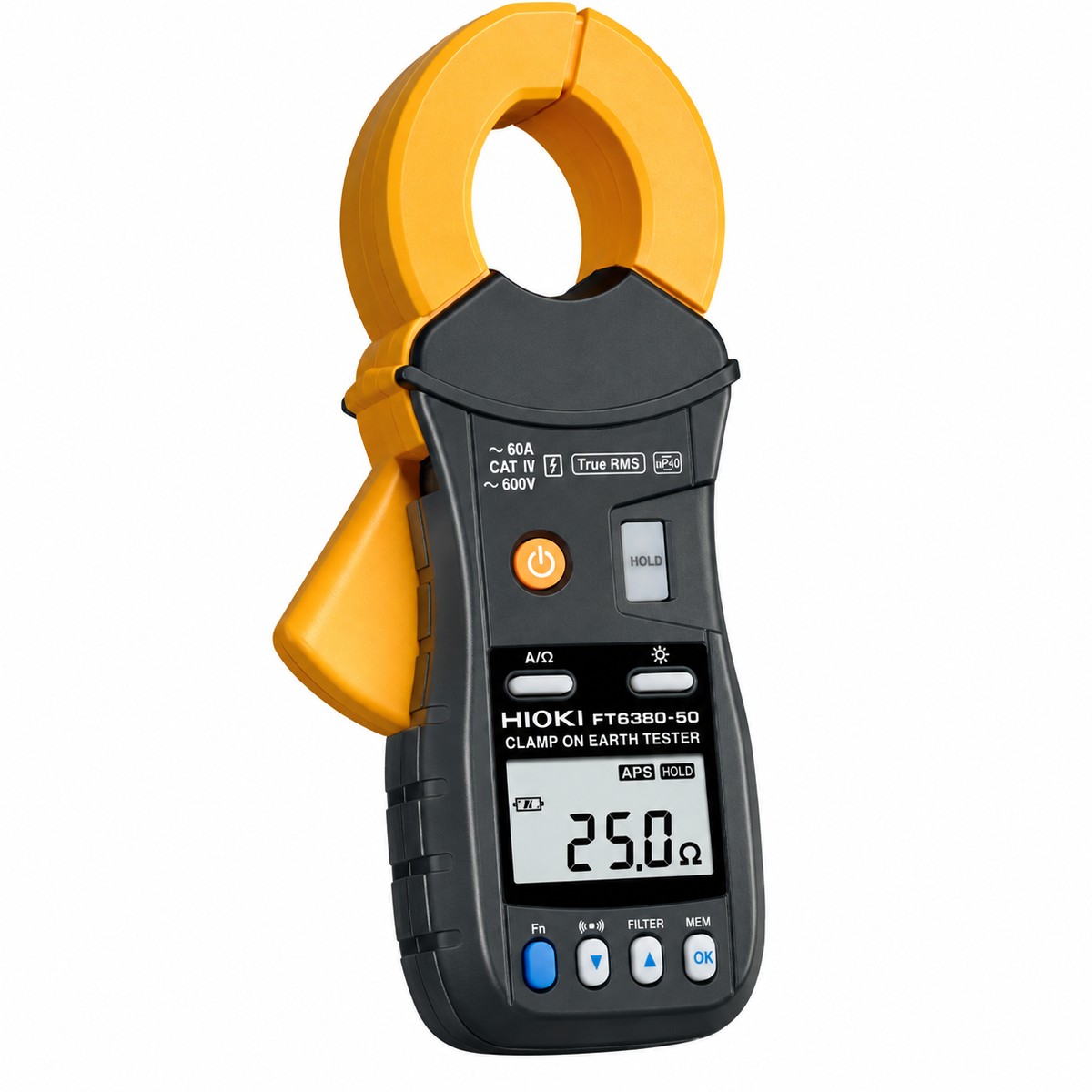

HIOKI FT6380-50 鉗式接地電阻計
HIOKI FT6380-50 是專為多重接地系統設計的鉗式接地電阻測試儀。無需輔助接地棒，也不需拆開接地線，只要將鉗口夾住欲測量的接地導體，即可快速進行接地電阻量測。另支援 True RMS 交流電流，可從漏電流等級量測至 60A 負載電流。

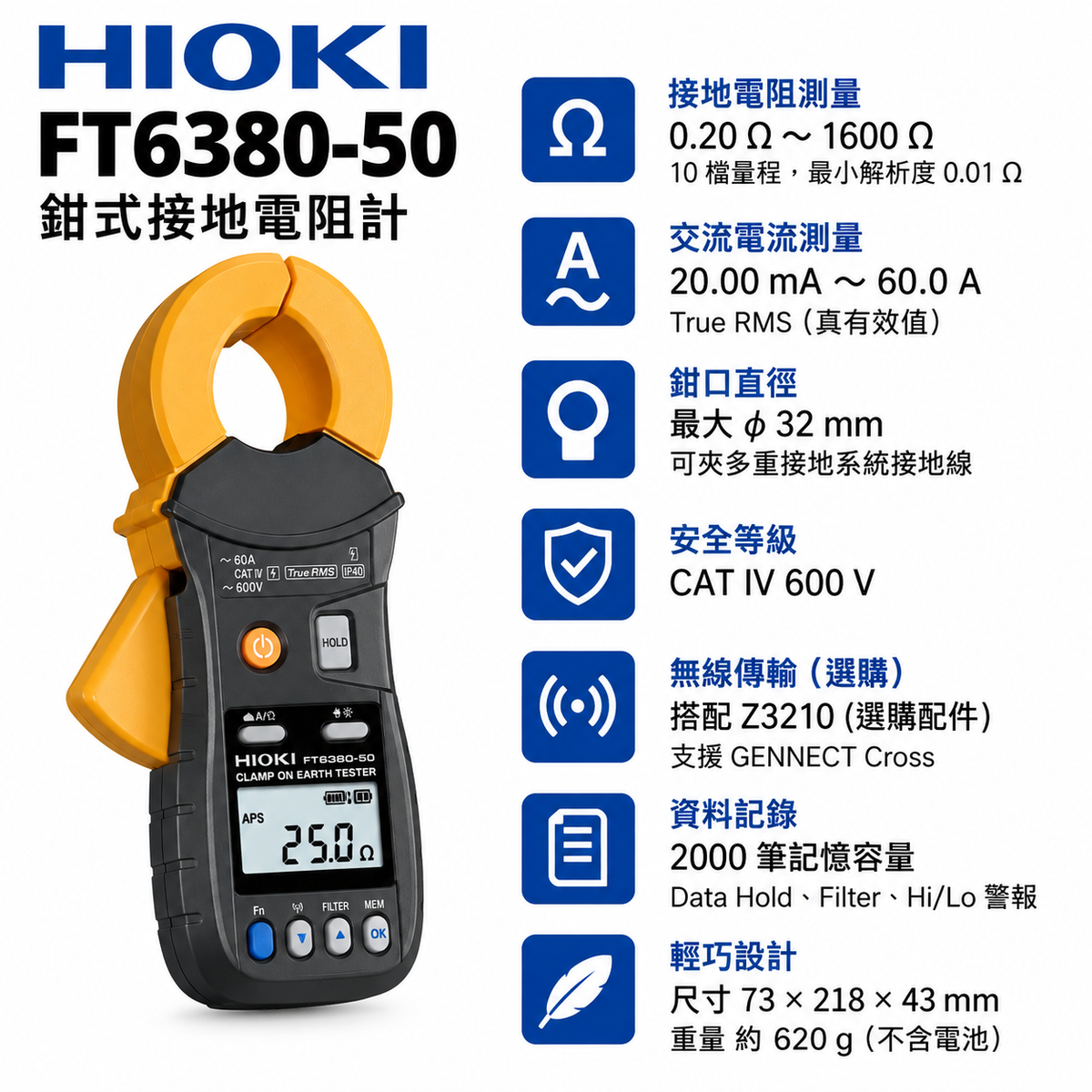

主要特色
- 多重接地免拆線量測：直接夾住接地線即可測量，不需輔助接地棒。
- 接地電阻最高 1600Ω：10 檔自動量程，最低解析度 0.01Ω，基本精度 ±1.5% rdg. ±0.02Ω。
- True RMS 交流電流：20.00mA～60.0A，5 檔量程，可測漏電流與負載電流。
- CAT IV 600V：適合高安全要求的配電與接地系統。
- φ32mm 鉗口：約 20mm 薄型感測器，方便深入狹窄配線位置。
- 2000 筆內建記憶：現場資料可直接保存於主機。
- Hi／Lo 警報：可設定電阻或電流閾值，以蜂鳴提醒。
- 背光與資料保持：並具 Filter、自動省電等功能。
- Z3210 無線擴充：Z3210 為選購配件；安裝後可搭配 GENNECT Cross，亦支援 Excel Direct Input（HID）。
- 諧波分析：搭配 Z3210 與 GENNECT Cross，可顯示電流最高 30 次諧波、含有率及總諧波失真率。
技術規格
| 項目 | 規格 |
|---|---|
| 量測方式 | 電壓注入＋電流量測一體式鉗口運算；多重接地系統專用 |
| 接地電阻 | 0.20Ω～1600Ω，10 檔；最低解析度 0.01Ω；基本精度 ±1.5% rdg. ±0.02Ω |
| 交流電流 | 20.00mA～60.0A，5 檔；True RMS；30Hz～400Hz；基本精度 ±2.0% rdg. ±0.05mA |
| 最大輸入電流 | AC 100A 連續；AC 200A 最長 2 分鐘（50／60Hz） |
| 安全等級 | CAT IV 600V |
| 最大導體直徑 | φ32mm |
| 記憶容量 | 2000 筆 |
| 顯示 | LCD，最大 2000 count；更新率約 2 次／秒 |
| 防塵防水 | IP40（鉗式感測器閉合時） |
| 工作溫度 | -10°C～50°C，80% RH 以下、無結露 |
| 電源 | LR6（AA／3號）鹼性電池 ×2 |
| 連續使用 | 約 40 小時（未安裝 Z3210）；約 35 小時（安裝 Z3210 並使用無線通訊） |

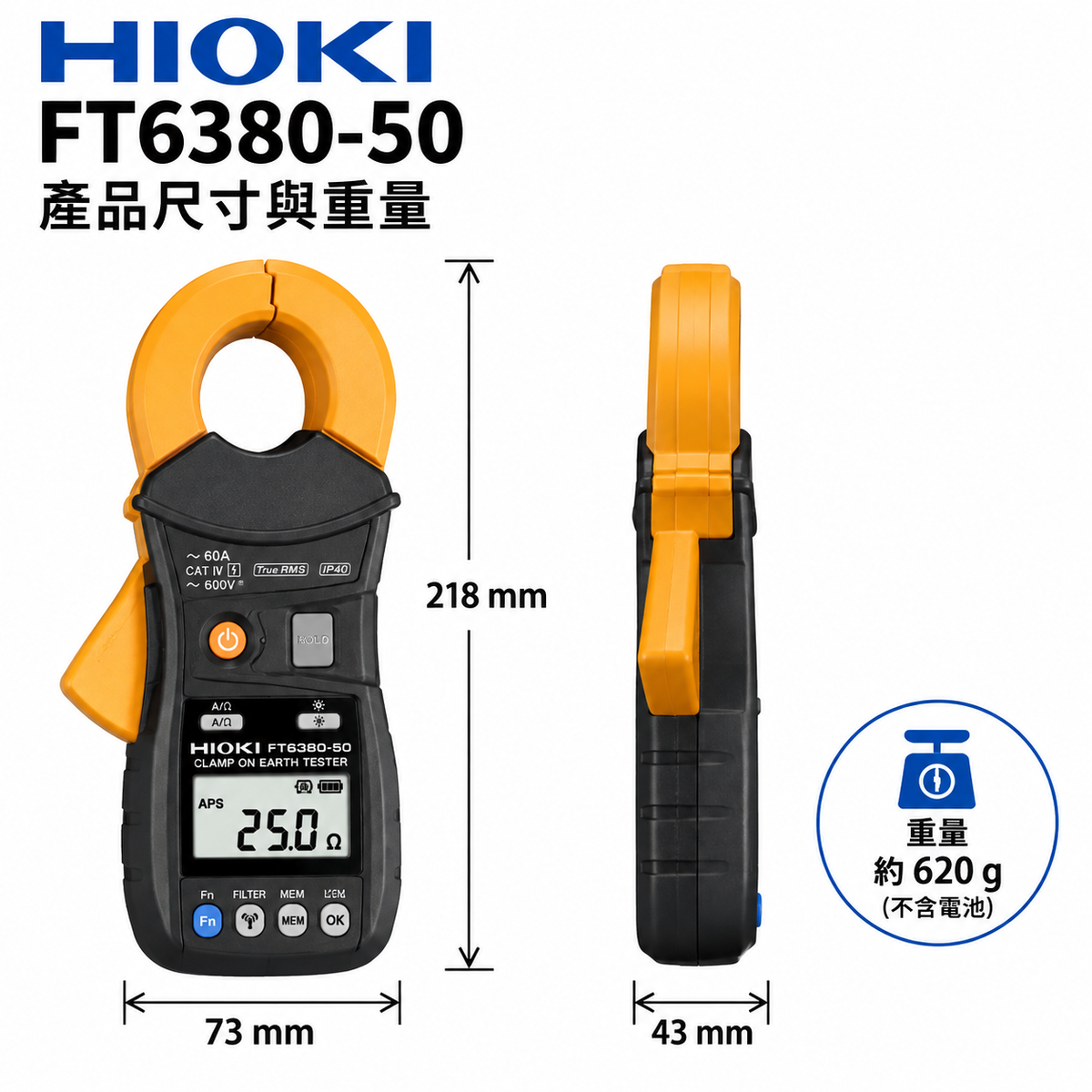

| 尺寸／重量 | 約 73W × 218H × 43D mm／約 620g（不含電池） |
| 產品保固 | 3 年；精度保證期間 1 年 |

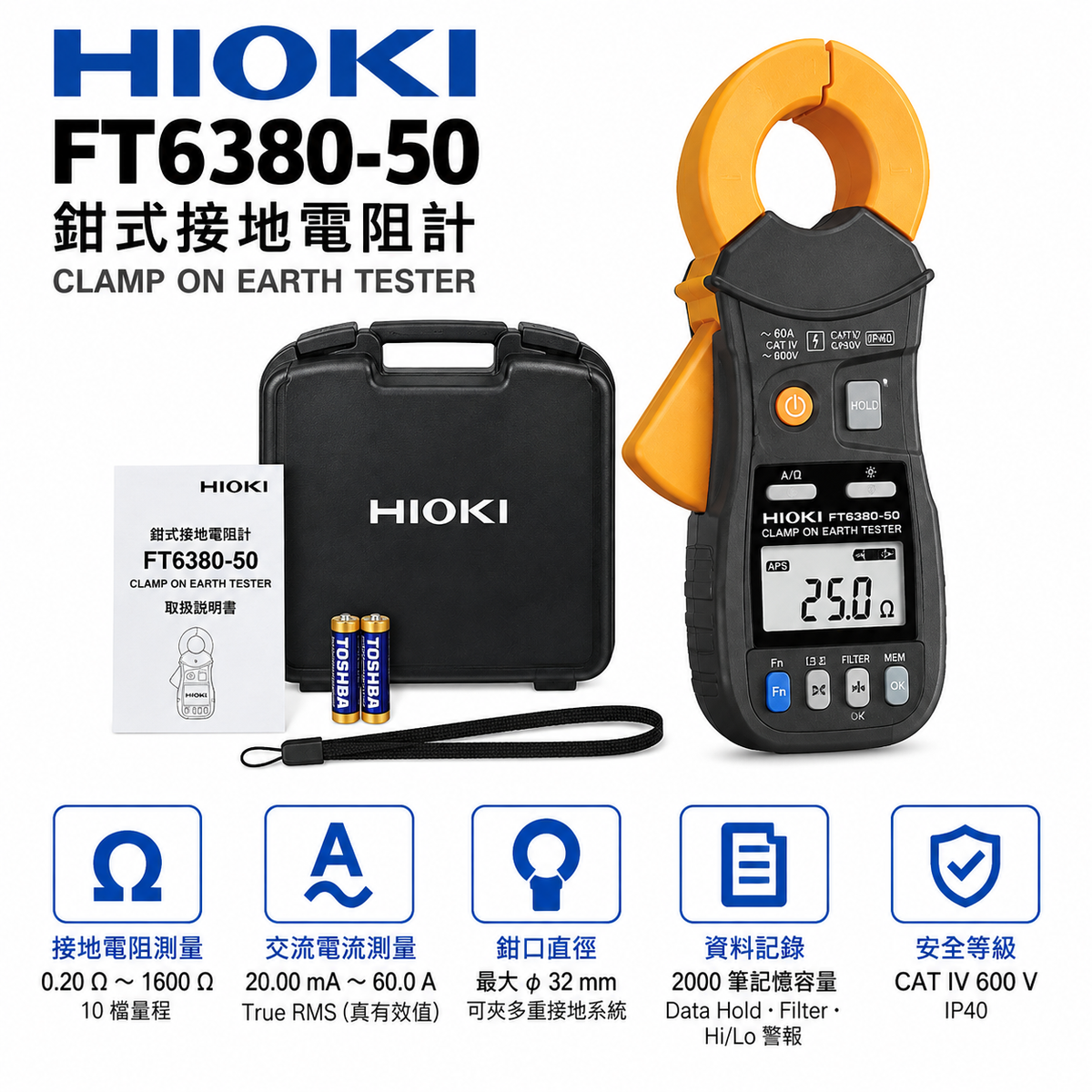

📦 原廠標準配件｜購買即包含
- HIOKI FT6380-50 主機 ×1
- 專用攜帶箱 ×1
- 動作確認用電阻 ×1（1Ω ±2%／25Ω ±1%）
- 吊繩 ×1
- LR6（AA／3號）鹼性電池 ×2
- 使用說明書／使用注意事項
選購配件
HIOKI Z3210 無線適配器｜選購配件，標準包裝不包含。 安裝後可搭配 GENNECT Cross 將量測資料傳送至手機／平板，並支援 Excel Direct Input（HID）；GENNECT Cross 與 HID 模式不可同時使用。
重要選型提醒
FT6380-50 是多重接地系統專用。若為單一接地極，或需要 2／3／4 電極法進行標準接地電阻量測，應改選 FT6031-50、FT6041 等具輔助接地極量測方式的機型。

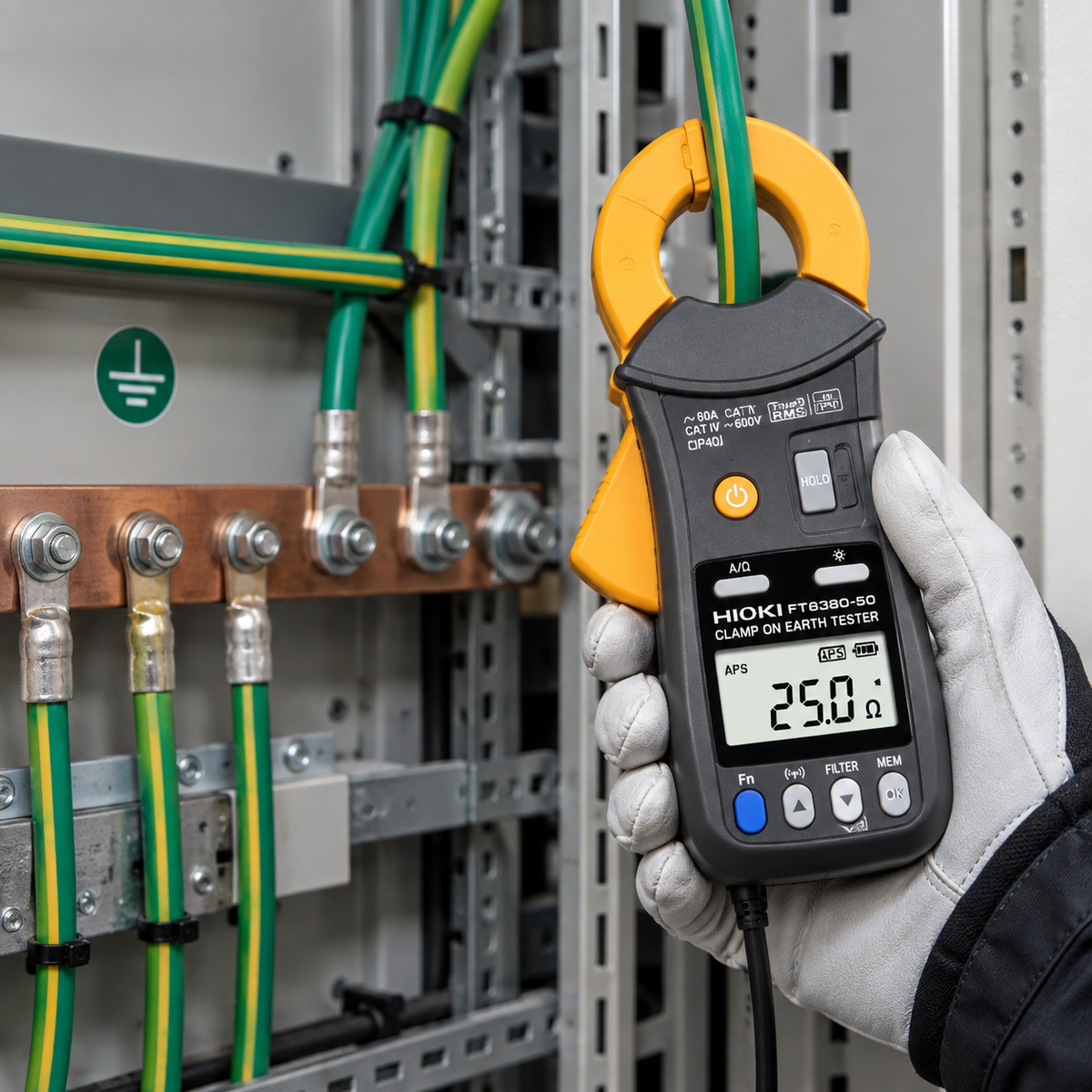

適用場合
- 工廠與大型設備多重接地系統
- 大樓避雷與接地系統巡檢
- 輸電塔及戶外接地設備
- 配電盤與電源線漏電流檢查
- 不方便拆除接地線或打入輔助接地棒的現場
