產品介紹
HIOKI IR4056-20 五段式數位絕緣高阻計
HIOKI IR4056-20 是日本日置電機 HIOKI 推出的五段式數位絕緣高阻計，提供 50V、125V、250V、500V、1000V 五檔絕緣測試電壓，最高可顯示至 4000MΩ。具備快速 PASS／FAIL 比較器、AC/DC 電壓量測、200mA 低電阻導通檢查、自動放電與 1m 防摔設計，適合一般配電、太陽能系統與電動車相關維護檢測。

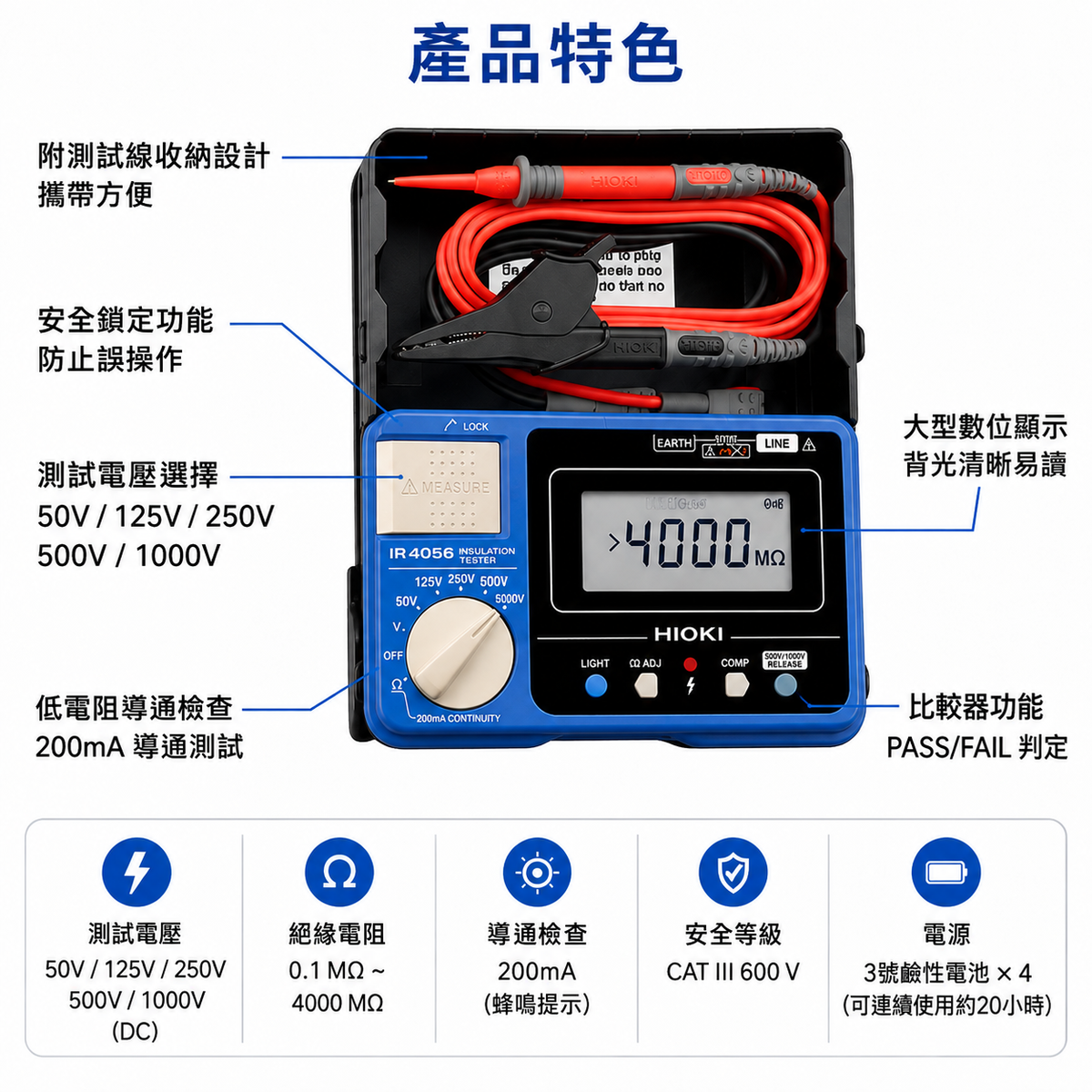

主要功能與特色
- 五段式絕緣電阻量測：50V／125V／250V／500V／1000V，最高顯示 4000MΩ。
- 約 0.8 秒 PASS／FAIL 判定：比較器可快速顯示合格／不合格結果，提高多點檢測效率。
- AC/DC 電壓量測：最高 600V，並具自動 AC/DC 偵測。
- 200mA 低電阻／導通檢查：可用於接地線與保護導體連續性確認。
- 自動放電功能：絕緣測試結束後可自動釋放被測物殘留電荷，提升操作安全性。
- 1m 防摔：可承受由 1m 高度掉落至水泥地的衝擊。
- 背光顯示：半透射式 FSTN LCD 搭配背光與數字刻度條，方便現場讀值。
- 耐環境：工作溫度 -25°C～65°C，適合工業與戶外檢測環境。

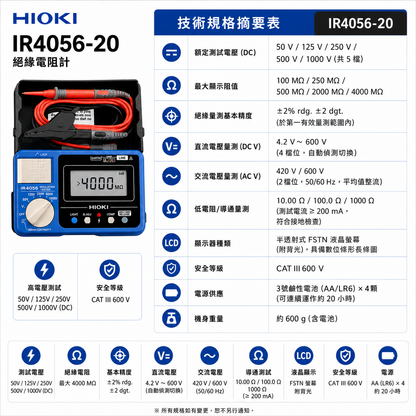

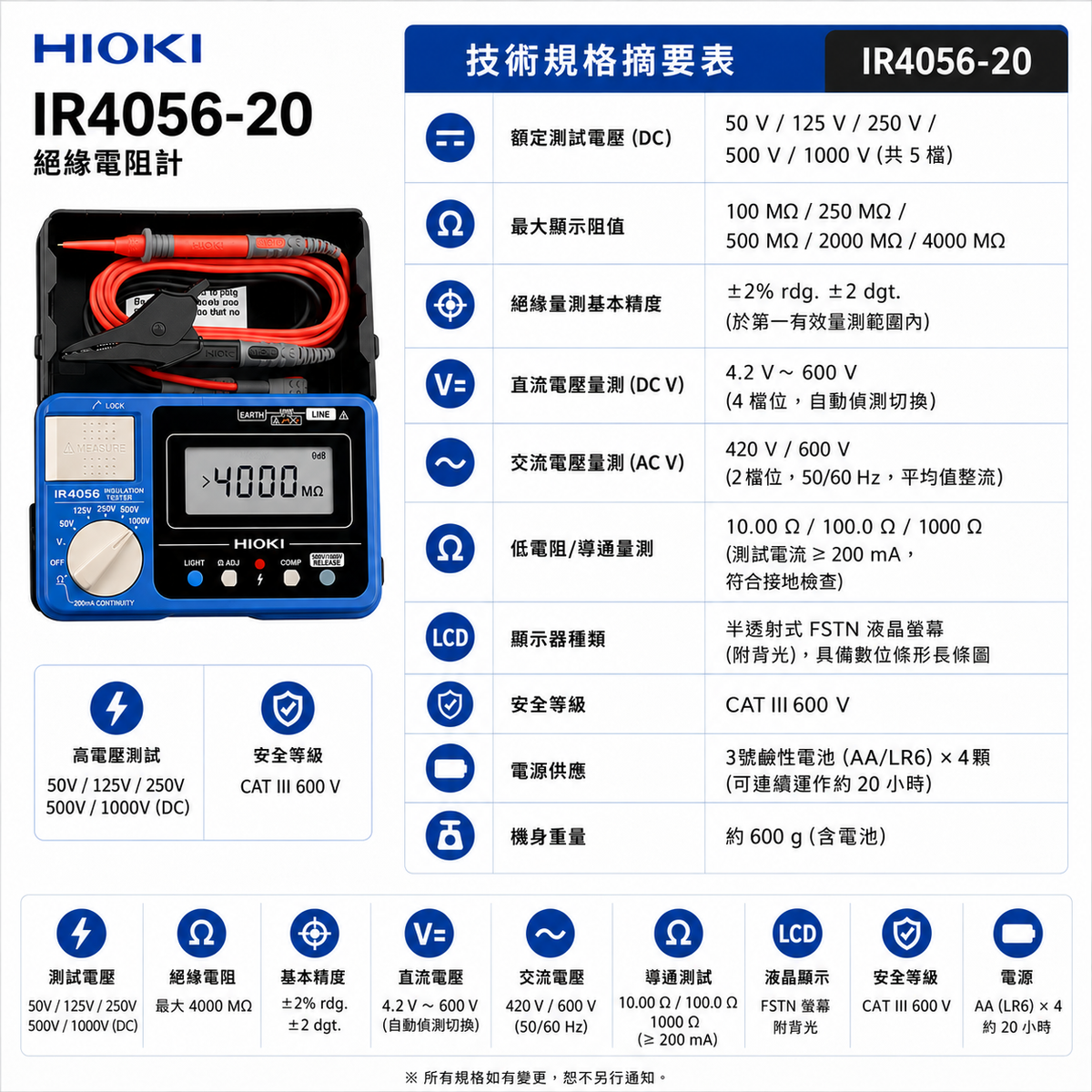

主要規格
| 項目 | IR4056-20 |
|---|---|
| 額定測量電壓 | 50V DC／125V DC／250V DC／500V DC／1000V DC |
| 有效最大顯示值 | 100MΩ／250MΩ／500MΩ／2000MΩ／4000MΩ |
| 絕緣電阻基本精度 | 第1有效測量範圍：±2% rdg. ±2 dgt. |
| DC 電壓 | 4.2V～600V，4 檔量程 |
| AC 電壓 | 420V／600V，50/60Hz，平均值整流 |
| 低電阻 | 10Ω～1000Ω，3 檔量程；6Ω 以下時測試電流 200mA 以上 |
| PASS／FAIL 回應時間 | 約 0.8 秒 |
| 其他功能 | 活線警示、自動放電、自動 AC/DC 偵測、比較器、自動省電 |
| 安全等級 | CAT III 600V |
| 工作溫度 | -25°C～65°C |
| 防摔 | 1m 水泥地 |
| 顯示 | 半透射式 FSTN LCD 背光＋數字刻度條 |
| 電源 | LR6（AA／3號）鹼性電池 ×4 |
| 連續使用時間 | 約 20 小時 |
| 尺寸 | 約 159W × 177H × 53D mm |
| 重量 | 約 600g（含電池，不含測試線） |
| 產品保固 | 3 年（精度保證期間 1 年） |
📦 原廠標準配件｜購買 IR4056-20 即包含
- HIOKI IR4056-20 主機 ×1
- L9787 測試線 ×1
- 頸帶／肩帶 ×1
- LR6（AA／3號）鹼性電池 ×4
- 使用說明書 ×1
➕ 選購配件｜需另外購買
- L9788-11 帶開關測試線套組：具遠端量測開關，可在不方便反覆操作主機的環境提升效率。
- L9788-10 帶開關測試線：附 LED 照明與比較器指示功能。
- 9804-02 磁性適配器：可搭配電壓線使用。
※ 上述配件均為選購配件，IR4056-20 標準包裝不包含。
適用情境
- 一般低壓配電盤與配線絕緣檢測
- 太陽能發電系統維護
- 電動車／混合動力車相關檢測
- 馬達、變壓器及設備絕緣檢查
- 接地導體與保護線連續性確認
